Vllink 2X 电源部分详细说明

电路

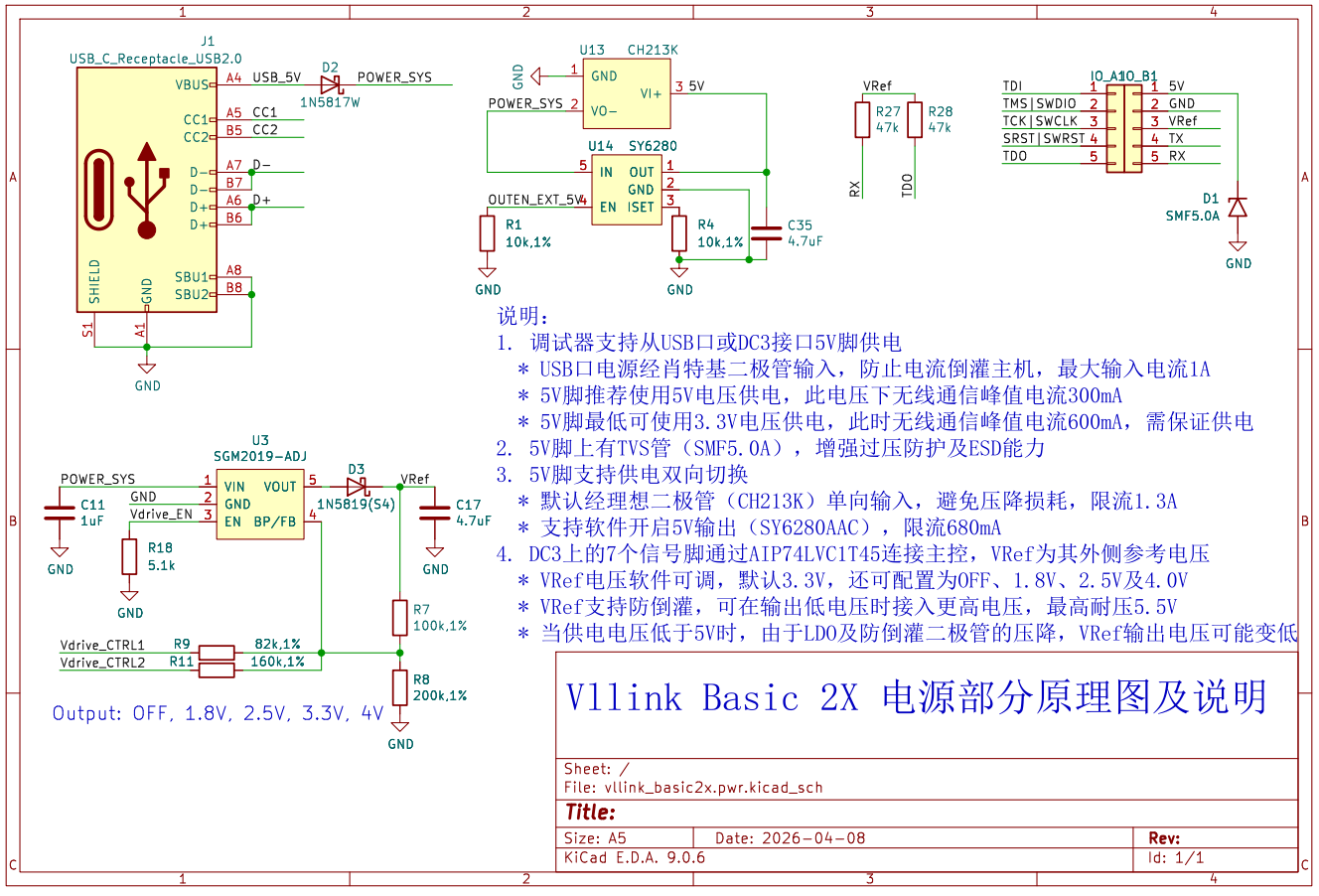

  • 电路图

  • PDF下载

说明

  1. 调试器支持从USB口或DC3接口5V脚供电

    • USB口电源经肖特基二极管输入,防止电流倒灌主机,最大输入电流1A

    • 5V脚推荐使用5V电压供电,此电压下无线通信峰值电流300mA

    • 5V脚最低可使用3.3V电压供电,此时无线通信峰值电流600mA,需保证供电

  2. 5V脚上有TVS管(SMF5.0A),增强过压防护及ESD能力

  3. 5V脚支持供电双向切换

    • 默认经理想二极管(CH213K)单向输入,避免压降损耗,限流1.3A

    • 支持软件开启5V输出(SY6280AAC),限流680mA

  4. DC3上的7个信号脚通过AIP74LVC1T45连接主控,VRef为其外侧参考电压

    • VRef电压软件可调,默认3.3V,还可配置为OFF、1.8V、2.5V及4.0V

    • VRef支持防倒灌,可在输出低电压时接入更高电压,最高耐压5.5V

    • 当供电电压低于5V时,由于LDO及防倒灌二极管的压降,VRef输出电压可能变低
