USB Sniffer H7P20 快速上手

一、简介

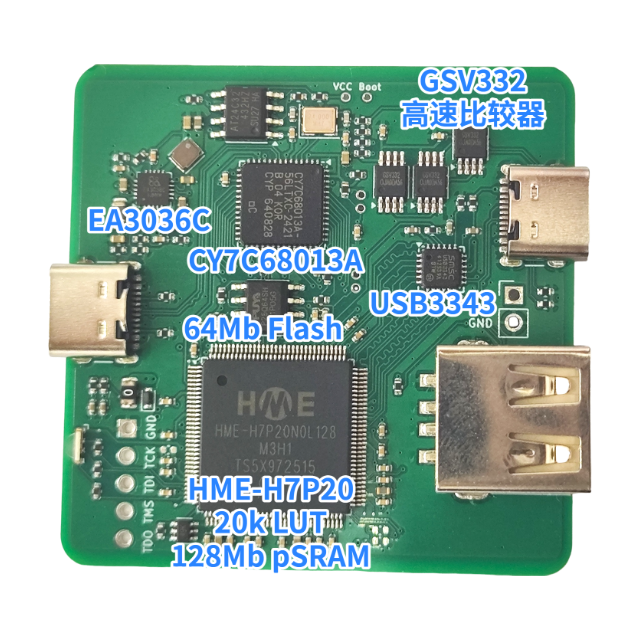

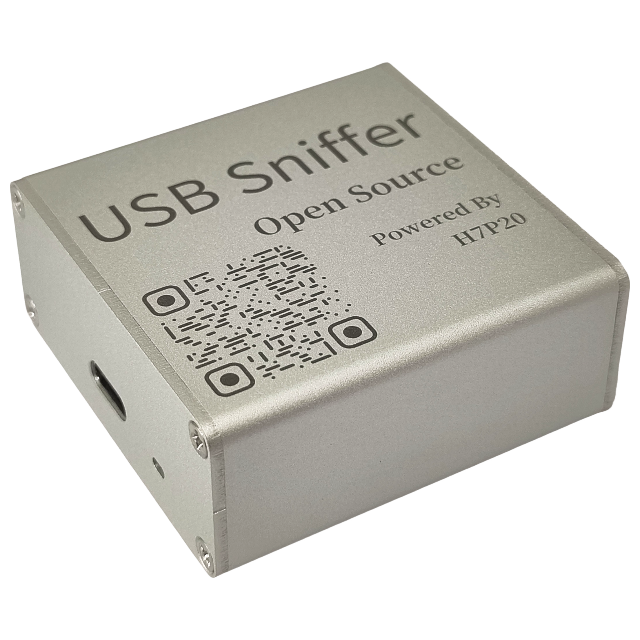

铝合金外壳	PCBA

本产品为USB协议分析工具，可配合 Wireshark 进行实时协议解析，支持USB低速、USB全速及USB高速。

软硬件基于 ataradov.usb-sniffer 复刻，并继续以BSD-3-Clause license协议开源。核心变动是将其Lattice LCMXO2替换为京微齐力 H7P20，高速比较器替换为GSV332-MR。

所有生产设计资料全部开源，如下：

方法一：解包即用
1. 解压整合包中的WiresharkPortable64_4.4.9.paf.zip
2. 文件夹WiresharkPortable64_4.4.9.paf下的WiresharkPortable64.exe即为捕获软件
方法二：逐步安装
1. 安装整合包中的Wireshark-4.4.9-x64.exe，或从 Wireshark官网下载最新版安装
2. 启动Wireshark，点击帮助-关于Wireshark-文件夹，打开Global Extcap path文件夹，将整合包中的usb_sniffer_win.exe拷贝至此文件夹中，该插件亦可通过源码自行构建
3. 重启Wireshark，确保插件被载入

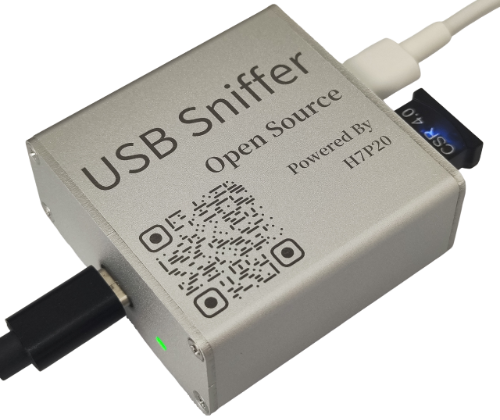

接线示例，图中黑线接`Wireshark`主机，白线接`采集对象母口`，蓝牙狗为`采集对象设备`

使用附件中的较长的编织线连接Wireshark主机推荐主板上的USB3.0母口与分析仪带灯一侧TYPE-C口
使用附件中较短的屏蔽线连接采集对象母口与分析仪无灯一侧TYPE-C口
启动Wireshark，在捕获中会出现一个USB Sniffer，点击其齿轮，根据目标设备速度选择采集速度，推荐勾选Fold empty frames(折叠空帧)，点击开始
连接采集对象设备与A母。正常情况下，USB通讯立即开始，Wireshark中会显示捕获到的数据

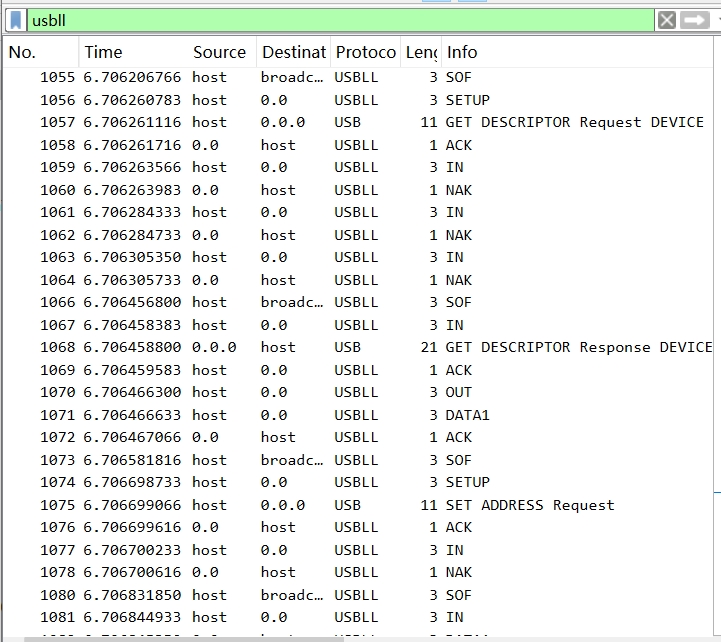

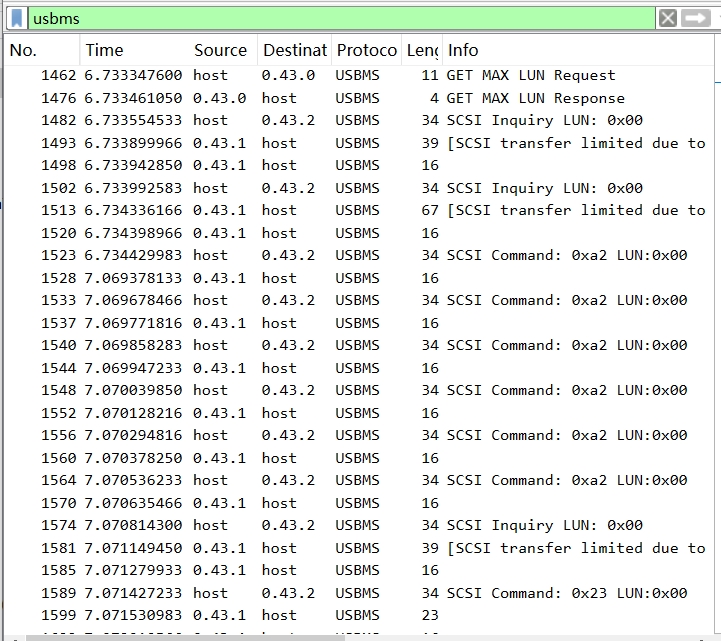

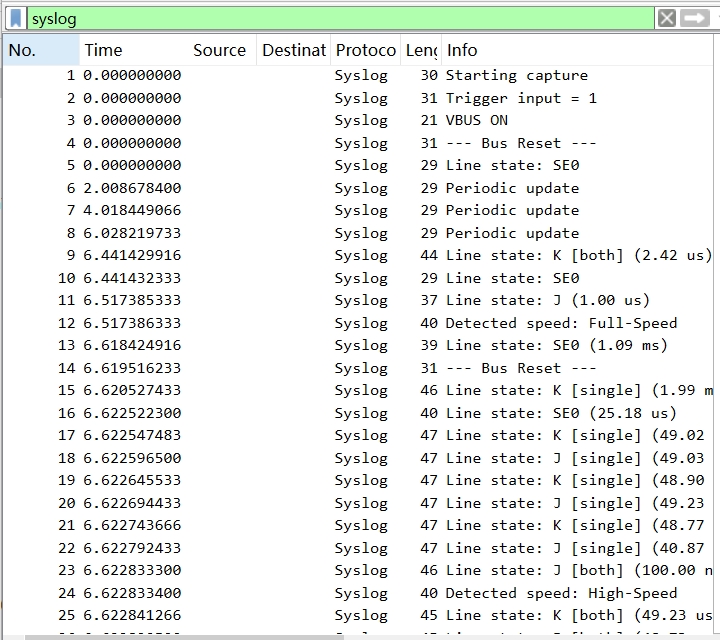

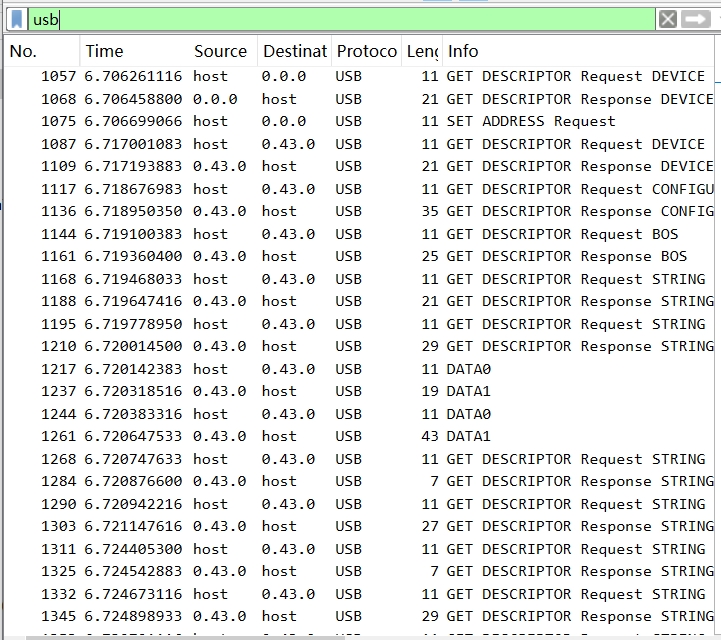

过滤规则`syslog`	过滤规则`usbll`	过滤规则`usb`	过滤规则`usbms`

- 问：捕获时，Time栏时间戳比现实时间慢，或者在使用过滤器后，不能实时观察到期望数据
- 答：这是因为Wireshark显示层无法实时显示大量数据，可通过勾选Fold empty frames和Exclude Line State解决
- 问：捕获时能否自动识别速度，无需提前选定速度模式
- 答：原作者未实现此项功能，本产品也不支持
- 问：能否支持USB PACKET VIEW
- 答：不支持实时捕获，但可以导入分析，详见此网站第九章hellofpga.com_usb-sniffer

重要提示： 二次开发不提供技术支持，且开发过程中的焊接、烧录等行为会使得产品无法享受质保服务。
