Vout口使用说明

Vllink Basic

外观

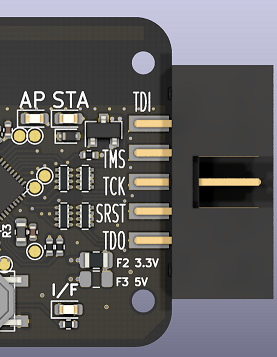

电路

• 此版本Vout仅支持3.3V、5V二选一

• 对于3.3V版本（贴F2，不贴F3），可通过PMOS管对外输出3.3V电源，此时输出持续电流不应大于100mA

• 对于5V版本（贴F3，不贴F2），可通过PMOS管对外输出5V电源。并且，即使GPIOB0未拉低，未开启的PMOS也将等效一个二极管，调试器可从Vout脚获得电源输入

总结

功能	3.3V版本	5V版本
输出3.3V	支持	不支持
输出5V	不支持	支持
开发板5V反向供电	不支持	支持
